Capítulo 10 Métodos de ordenação
Os métodos de ordenação mais usados em dados de morfometria geométrica são a Análise de Componentes Principais (PCA) e a Análise de Variáveis Canônicas (CVA). Ambos os métodos são exploratórios, e providenciam uma descrição dos dados, e não testes de hipóteses. No entanto, a CVA pode ser utilizada como uma função para discriminação de grupos, onde a porcentagem de classificação correta de espécimes dentro de grupos pode ser usada como valor de suporte ao testar a confiabilidade de grupos (ex: espécies).
Para se aprofundar, leia: (klingen-monteiro2005?); (zelditch2012?).
10.1 Análise de Componentes Principais
A análise de componentes principais (Principal Component Analysis - PCA) simplifica os complexos padrões de variação e covariação de dados multivariados ao construir componentes principais independentes que resumem a maior parte da variação dos dados em poucos eixos. Assim, também é possível observar diretamente a combinação de dois ou três componentes principais em um gráfico.
Vamos fazer uma PCA com dados de morfometria geométrica. Primeiro, vamos carregar os dados, fazer uma GPA, e carregar os classificadores.
require(geomorph)
#> Le chargement a nécessité le package : geomorph
#> Le chargement a nécessité le package : RRPP
#> Le chargement a nécessité le package : rgl
#> Le chargement a nécessité le package : Matrix
# Carregar dados
tps<-readland.tps("dadosmg/Lista tuco dig 2.tps",specID = "ID", readcurves = FALSE)
dim(tps)
# Gerar matriz com pares de landmarks simétricos
pairs.matrix<-matrix(c(2,3,5,6,7,8,10,11,12,13,14,15,16,17,18,19,20,21,23,24,25,26,27,28),nrow=12,ncol=2,byrow=T)
# Vetor indivíduos
ind<-c(1:dim(tps)[3])
# GPA - Simetria bilateral
b.s<-bilat.symmetry(tps,ind=ind,object.sym=TRUE,land.pairs=pairs.matrix)
# Matriz de forma
shape.sym<-b.s$symm.shape
# Carregar classificadores a partir de lista externa
plan<-read.table("dadosmg/Planilha Ctenomys.txt",h=T)
plan
species<-plan[,1]
species<-as.factor(species)
sex<-plan[,2]
sex<-as.factor(sex)
sp.sex<-plan[,3]
sp.sex<-as.factor(sp.sex)Muitas funções realizam a Análise de Componentes Principais no R. Para dados de morfometria geométrica (MG), é melhor usar funções de pacotes desenhados especificamente para MG, já que eles reconhecem a redundância nos graus de liberdade que resultam das transformações de escala, posição e rotação feitas anteriormente na Análise Generalisada de Procrustes, e já retornam o número exato de componentes principais necessários para capturar 100% da variação da forma. Vamos usar a PCA implementada no pacote geomorph.
PCA<-gm.prcomp(shape.sym)
PCA # Porcentagem de explicação dos eixos
#>
#> Ordination type: Principal Component Analysis
#> Centering by OLS mean
#> Orthogonal projection of OLS residuals
#> Number of observations: 30
#> Number of vectors 28
#>
#> Importance of Components:
#> Comp1 Comp2
#> Eigenvalues 0.0005691898 0.0002349919
#> Proportion of Variance 0.4018322761 0.1658977524
#> Cumulative Proportion 0.4018322761 0.5677300285
#> Comp3 Comp4
#> Eigenvalues 0.0001552391 9.049344e-05
#> Proportion of Variance 0.1095945175 6.388587e-02
#> Cumulative Proportion 0.6773245461 7.412104e-01
#> Comp5 Comp6
#> Eigenvalues 6.732315e-05 5.547785e-05
#> Proportion of Variance 4.752828e-02 3.916583e-02
#> Cumulative Proportion 7.887387e-01 8.279045e-01
#> Comp7 Comp8
#> Eigenvalues 4.232582e-05 3.705712e-05
#> Proportion of Variance 2.988086e-02 2.616131e-02
#> Cumulative Proportion 8.577854e-01 8.839467e-01
#> Comp9 Comp10
#> Eigenvalues 3.356797e-05 2.770576e-05
#> Proportion of Variance 2.369806e-02 1.955950e-02
#> Cumulative Proportion 9.076448e-01 9.272043e-01
#> Comp11 Comp12
#> Eigenvalues 2.221806e-05 1.731913e-05
#> Proportion of Variance 1.568534e-02 1.222683e-02
#> Cumulative Proportion 9.428896e-01 9.551164e-01
#> Comp13 Comp14
#> Eigenvalues 1.405341e-05 1.156877e-05
#> Proportion of Variance 9.921316e-03 8.167232e-03
#> Cumulative Proportion 9.650377e-01 9.732050e-01
#> Comp15 Comp16
#> Eigenvalues 1.028007e-05 8.308937e-06
#> Proportion of Variance 7.257446e-03 5.865880e-03
#> Cumulative Proportion 9.804624e-01 9.863283e-01
#> Comp17 Comp18
#> Eigenvalues 7.020041e-06 3.263883e-06
#> Proportion of Variance 4.955955e-03 2.304211e-03
#> Cumulative Proportion 9.912842e-01 9.935885e-01
#> Comp19 Comp20
#> Eigenvalues 2.679842e-06 2.081122e-06
#> Proportion of Variance 1.891894e-03 1.469214e-03
#> Cumulative Proportion 9.954804e-01 9.969496e-01
#> Comp21 Comp22
#> Eigenvalues 1.577657e-06 1.186452e-06
#> Proportion of Variance 1.113783e-03 8.376027e-04
#> Cumulative Proportion 9.980634e-01 9.989010e-01
#> Comp23 Comp24
#> Eigenvalues 9.098790e-07 4.159837e-07
#> Proportion of Variance 6.423494e-04 2.936730e-04
#> Cumulative Proportion 9.995433e-01 9.998370e-01
#> Comp25 Comp26
#> Eigenvalues 1.598994e-07 6.588247e-08
#> Proportion of Variance 1.128845e-04 4.651120e-05
#> Cumulative Proportion 9.999499e-01 9.999964e-01
#> Comp27 Comp28
#> Eigenvalues 5.138116e-09 1.613869e-19
#> Proportion of Variance 3.627368e-06 1.139347e-16
#> Cumulative Proportion 1.000000e+00 1.000000e+00

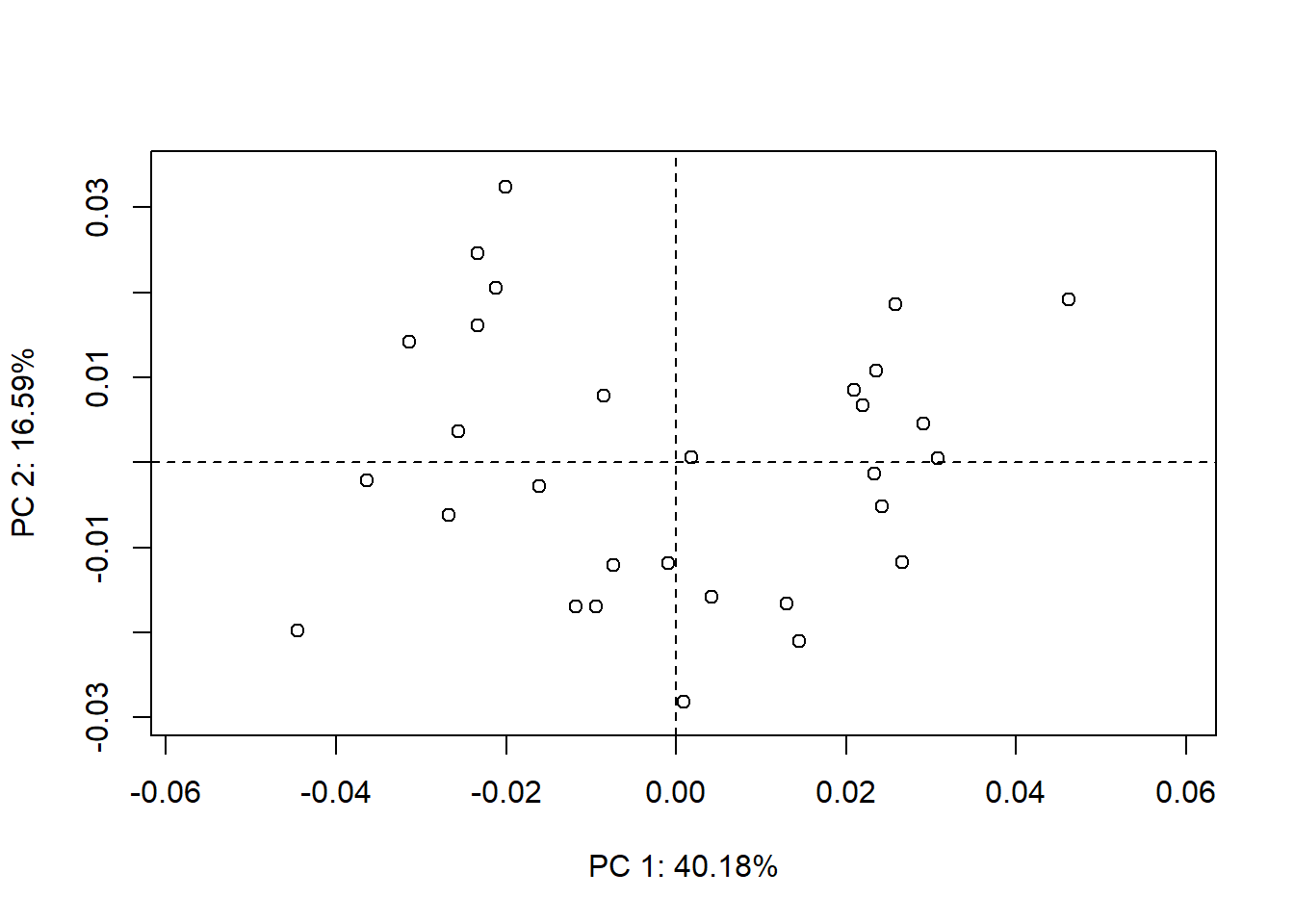

plot(PCA,axis1=1, axis2=2)
Antes de observar as mudanças de forma ao longo do gráfico da PCA, vamos criar uma forma média de referência e definir links entre os landmarks.
# Forma média
ref<-mshape(shape.sym)
links.tuco<-matrix(c(1,2,1,3,2,7,3,8,7,10,8,11,10,18,11,19,14,18,15,19,10,14,11,15,18,20,19,21,20,23,21,24,23,25,24,26,25,27,26,28,27,29,28,29,4,5,4,6,6,9,5,9,1,4,4,9,9,22,22,29,7,9,8,9,10,12,11,13,9,12,9,13,12,16,13,17,16,22,17,22,16,18,17,19,16,20,17,21,22,23,22,24,23,27,24,28,23,29,24,29),nrow=50,ncol=2,byrow=T)
# Plotar espécimes contra a média
GP1<-gridPar(pt.bg="gray",link.col="gray",link.lty=1) # cor dos landmarks e links

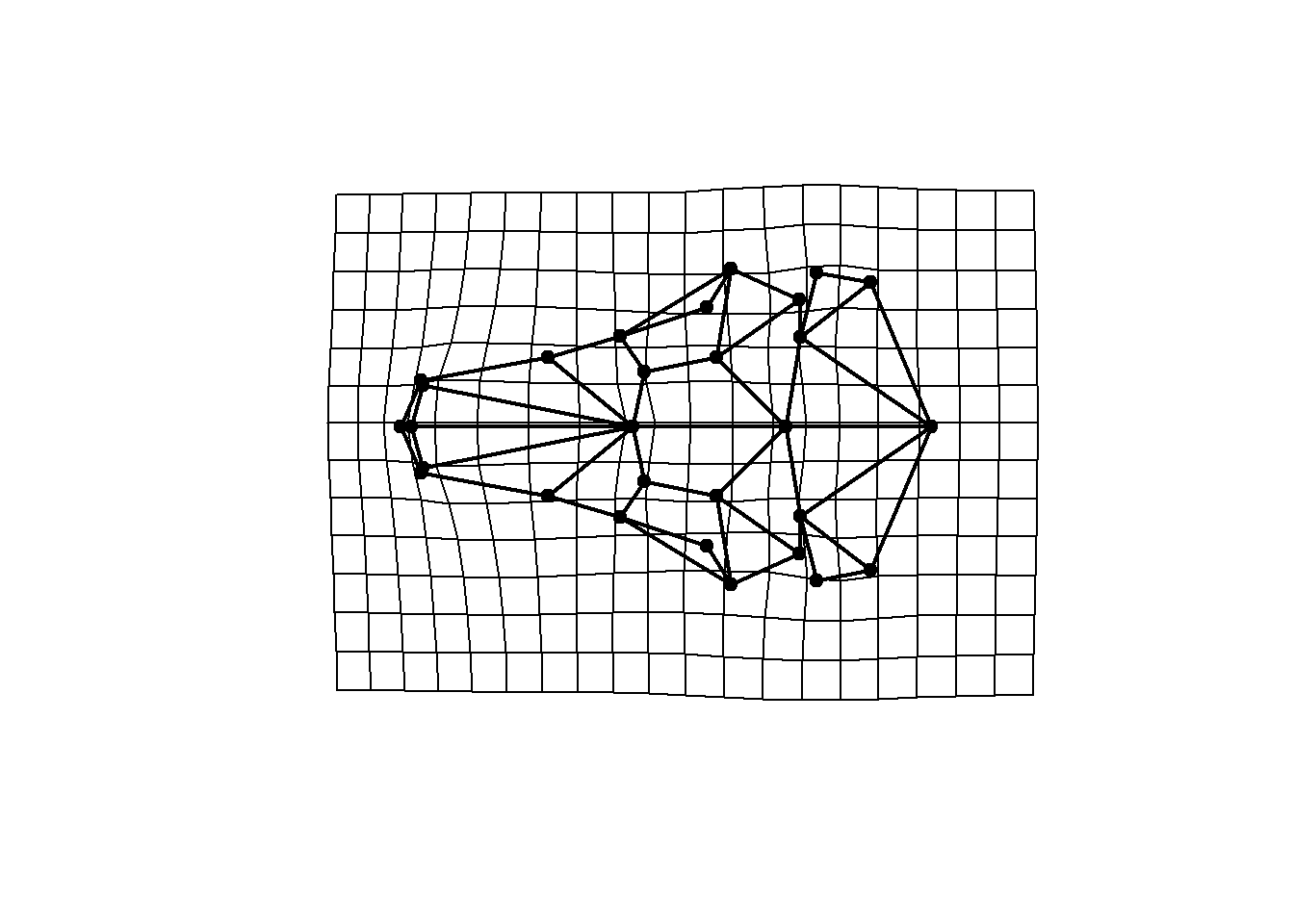

plotRefToTarget(ref,shape.sym[,,8],links=links.tuco,method="TPS")

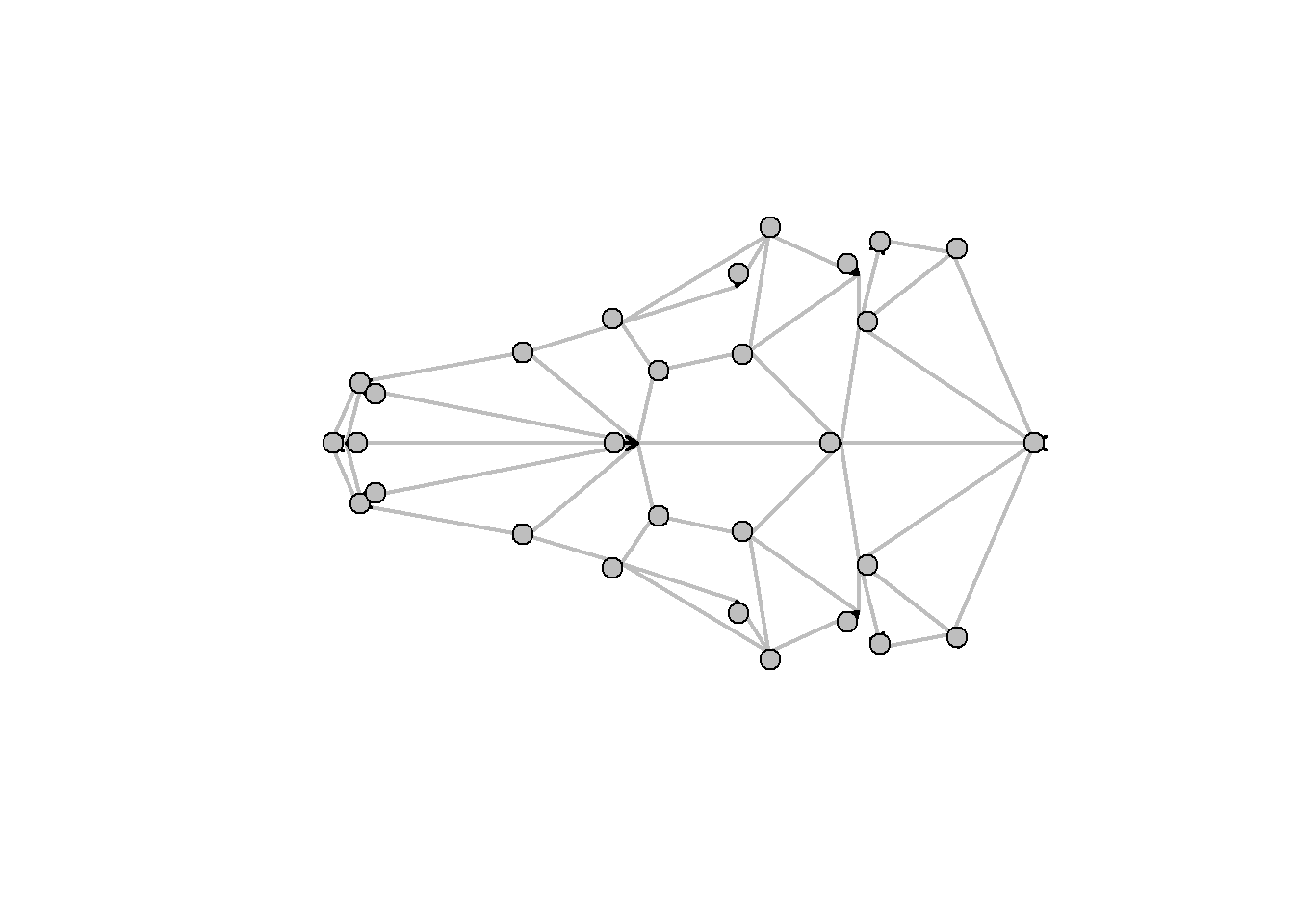

plotRefToTarget(ref,shape.sym[,,8],links=links.tuco,method="vector")

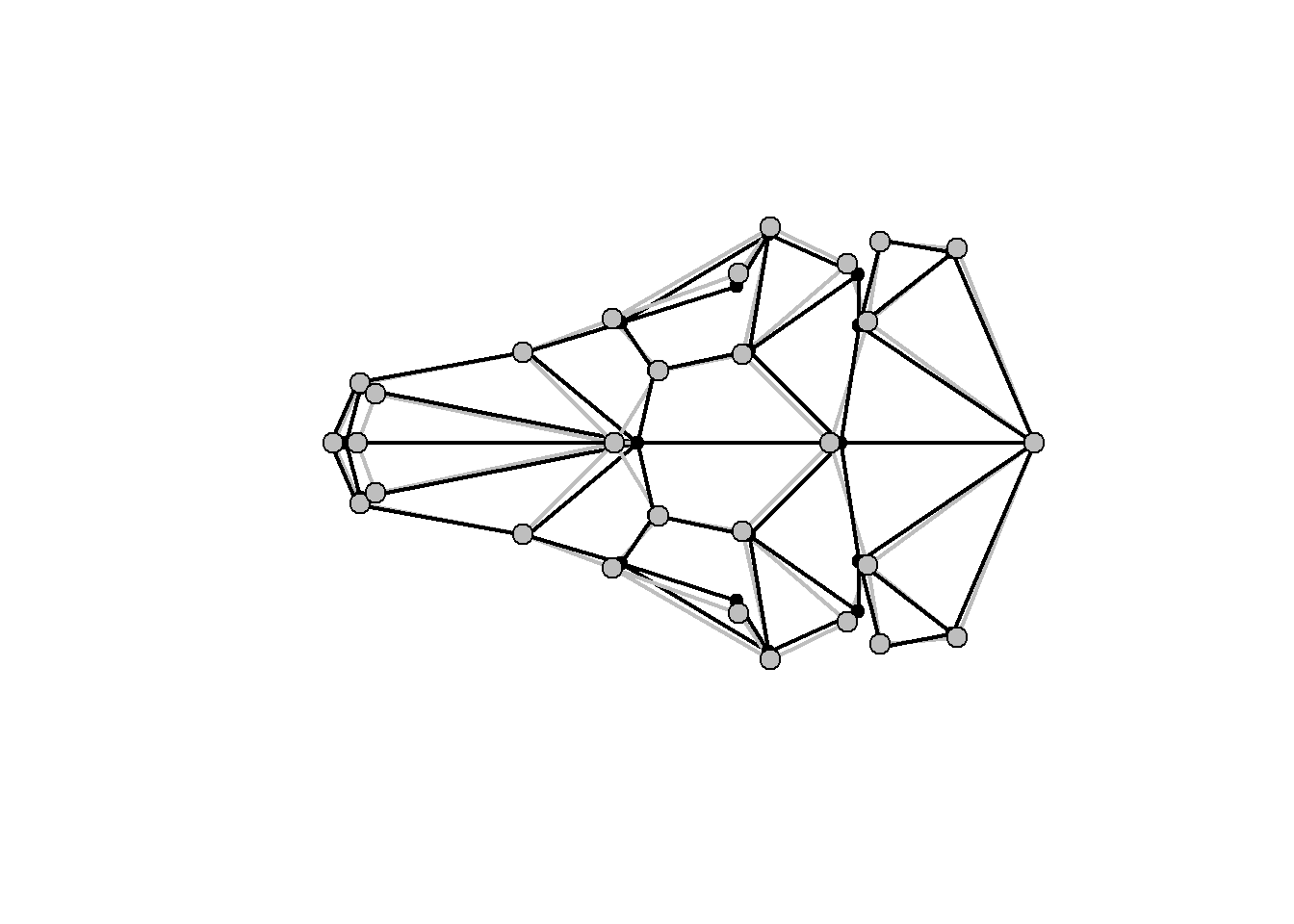

plotRefToTarget(ref,shape.sym[,,8],links=links.tuco,method="points",gridPars=GP1) # alvo = em preto, referência = em cinza

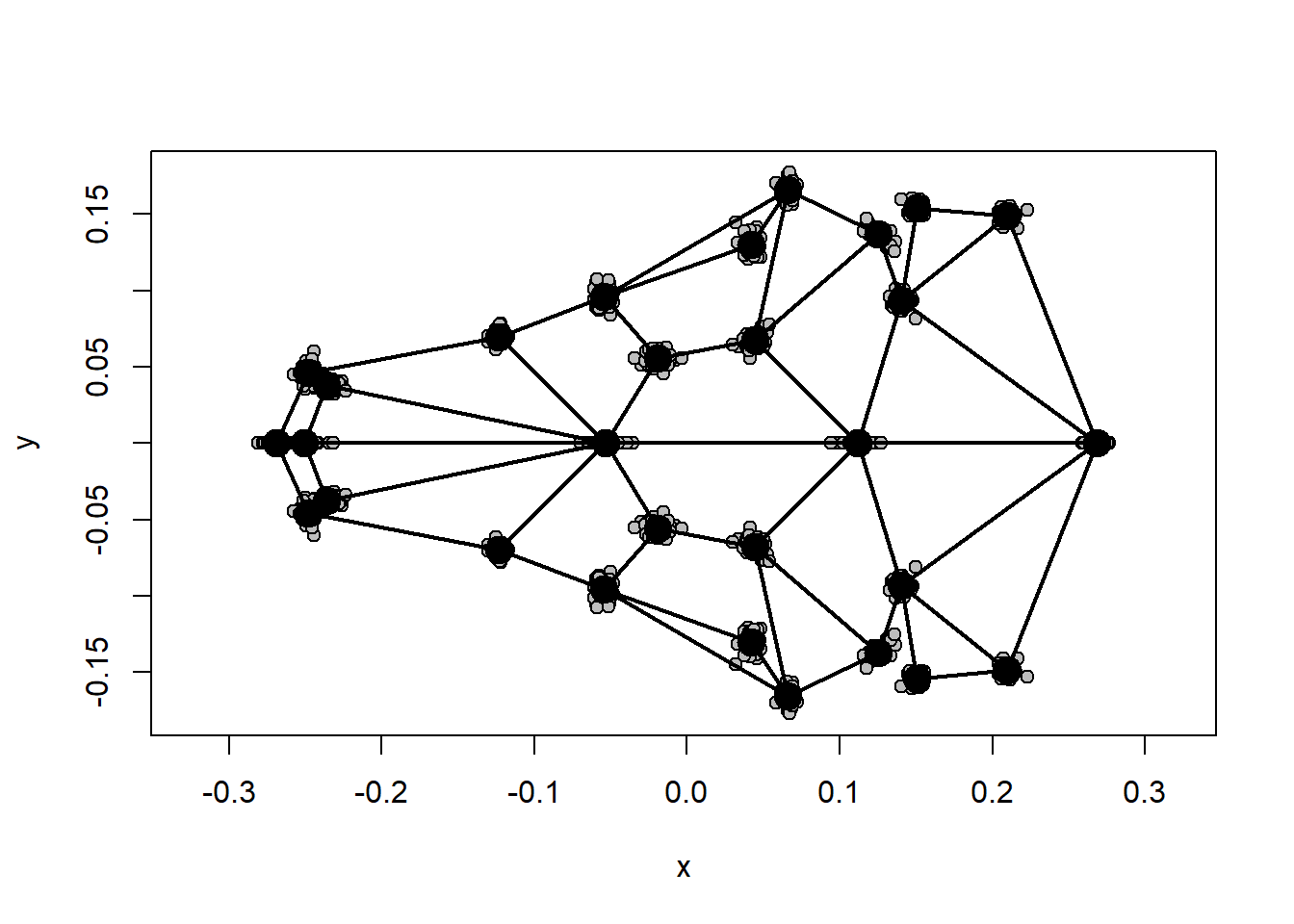

plotAllSpecimens(shape.sym,mean=TRUE,links=links.tuco)

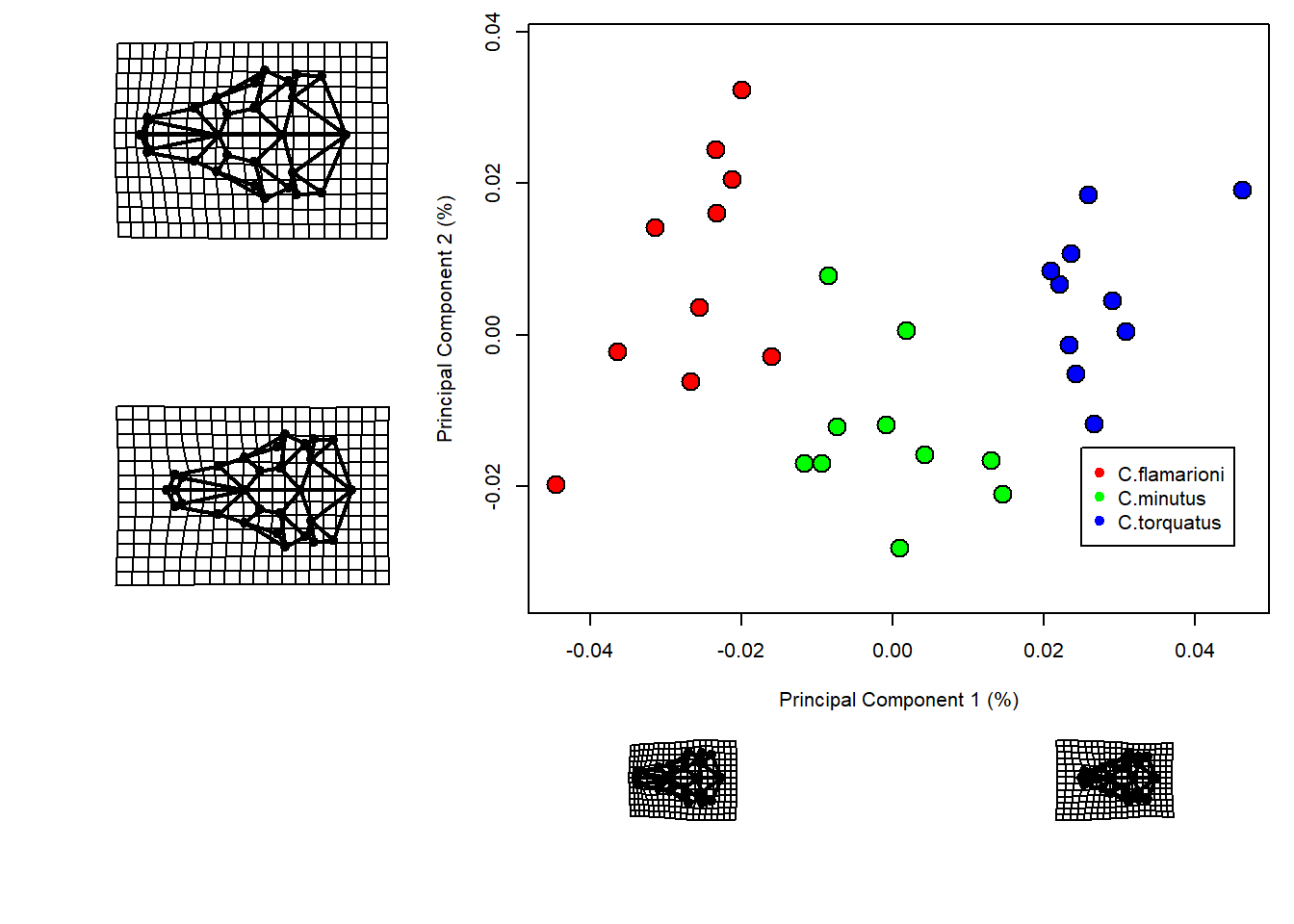

Podemos estilizar a PCA para mostrar, por exemplo, quais indivíduos pertecem a quais grupos. Além disso, é importante observar as formas associadas com porções diferentes do gráfico.
# PCA Estilizada
col.group<-rainbow(length(levels(species))) # criar vetor de cores para grupos
names(col.group)<-levels(species)
col.group<-col.group[match(species,names(col.group))]
PCA<-gm.prcomp(shape.sym) # rodar a PCA
xlab<-paste("Principal Component 1 ", "(",round(PCA$pc.summary$importance[2,1]*100,1),"%)",sep="") # Criar label pro eixo 1
ylab<-paste("Principal Component 2 ", "(",round(PCA$pc.summary$importance[2,2]*100,1),"%)",sep="") # Criar label pro eixo 2
{mat<-matrix(c(4,5,0,1,1,2,1,1,3),3) # Dividir a janela do plot
layout(mat, widths=c(1,1,1), heights=c(1,1,0.6))
par(mar=c(4, 4, 1, 1))
plot(PCA$x[,1],PCA$x[,2],pch=21,cex=2,bg=col.group,xlab=xlab,ylab=ylab,asp=T)
legend(0.025,-0.015,legend=unique(species),pch=19,col=unique(col.group))
plotRefToTarget(ref,PCA$shapes$shapes.comp1$min,links=links.tuco,method="TPS",gridPars=GP1)
plotRefToTarget(ref,PCA$shapes$shapes.comp1$max,links=links.tuco,method="TPS",gridPars=GP1)
plotRefToTarget(ref,PCA$shapes$shapes.comp2$max,links=links.tuco,method="TPS",gridPars=GP1)
plotRefToTarget(ref,PCA$shapes$shapes.comp2$min,links=links.tuco,method="TPS",gridPars=GP1)}

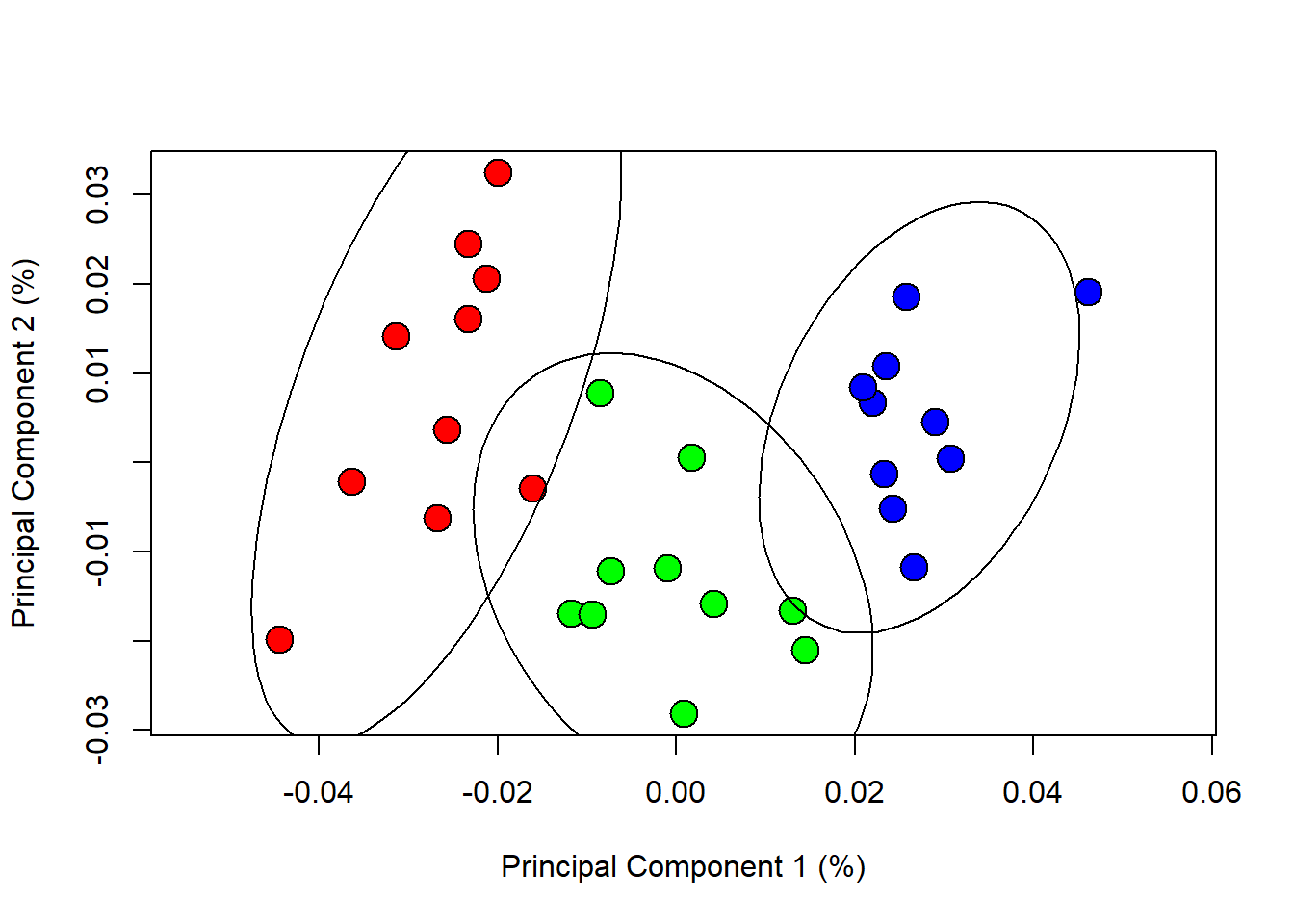

É possível gerar elipses de confiança para os grupos em questão.
require(vegan)
#> Le chargement a nécessité le package : vegan
#> Le chargement a nécessité le package : permute
#> Le chargement a nécessité le package : lattice
#> This is vegan 2.6-4
{plot(PCA$x[,1],PCA$x[,2],pch=21,cex=2,bg=col.group,xlab=xlab,ylab=ylab,asp=T)
ordiellipse(PCA$x,group=species, kind="sd", conf=0.95)}

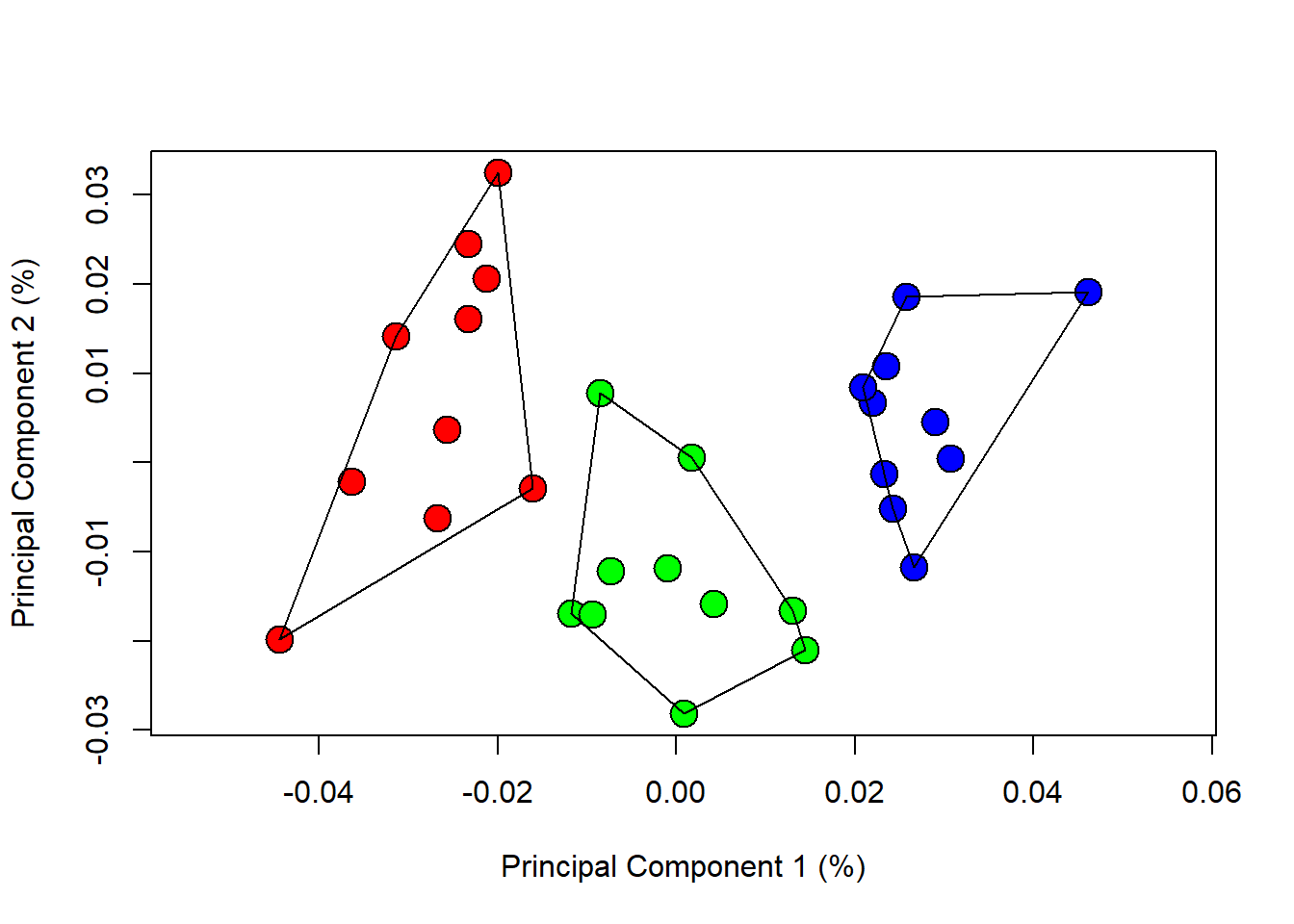

{plot(PCA$x[,1],PCA$x[,2],pch=21,cex=2,bg=col.group,xlab=xlab,ylab=ylab,asp=T)
ordihull(PCA$x,group=species)}

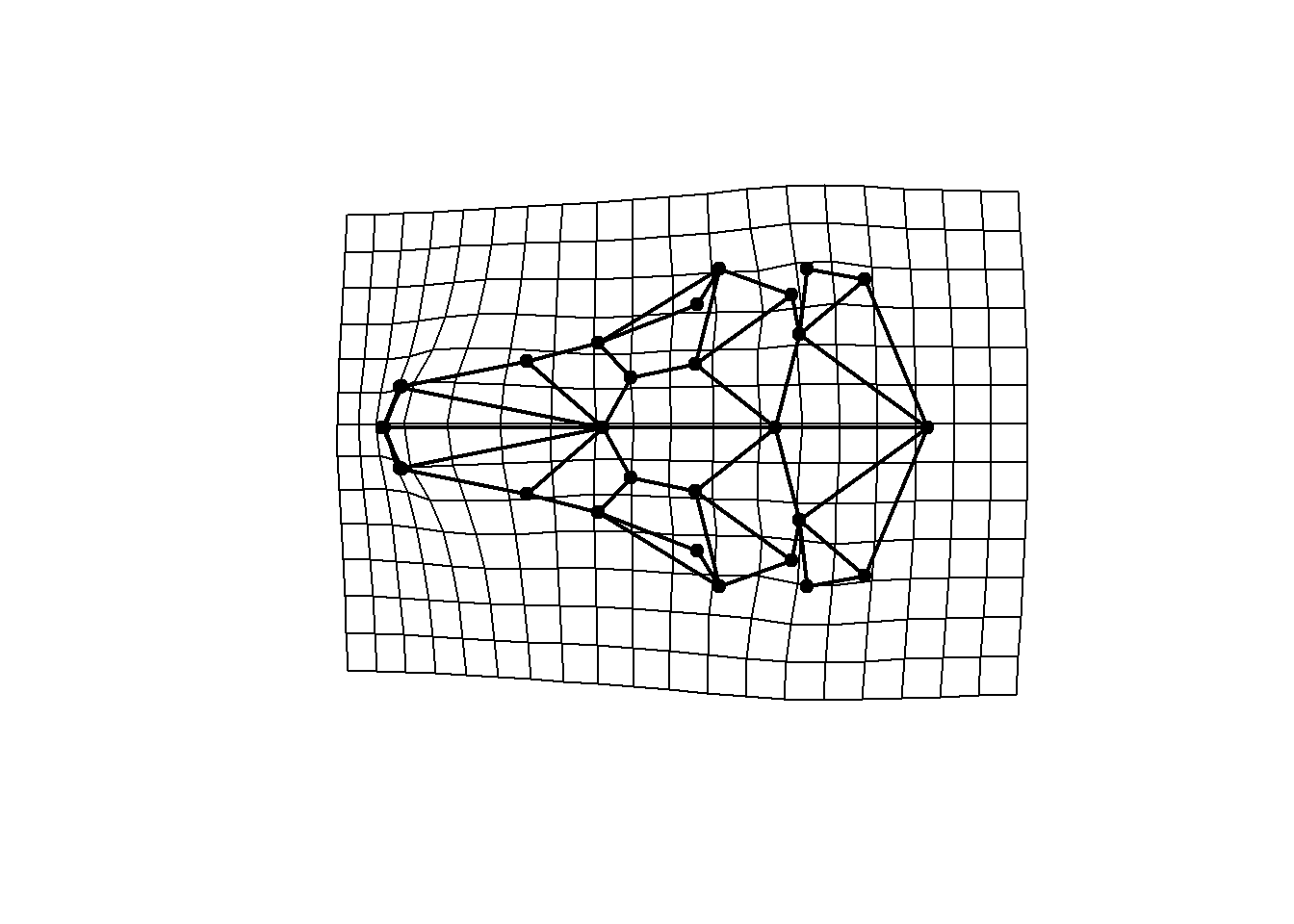

As mudanças de forma ao longo dos eixos da PCA podem ser visualizadas comparando-as com a média da amostra. Usualmente, as formas extremas de cada eixo são usadas para visualização. O geomorph retorna as formas extremas de maneira simplificada no output da função que faz a PCA.
# Definir cores dos landmarks e links
GP1<-gridPar(pt.bg="gray",link.col="gray",link.lty=1) # cor dos landmarks e links
# Mínimos e máximos contra a média

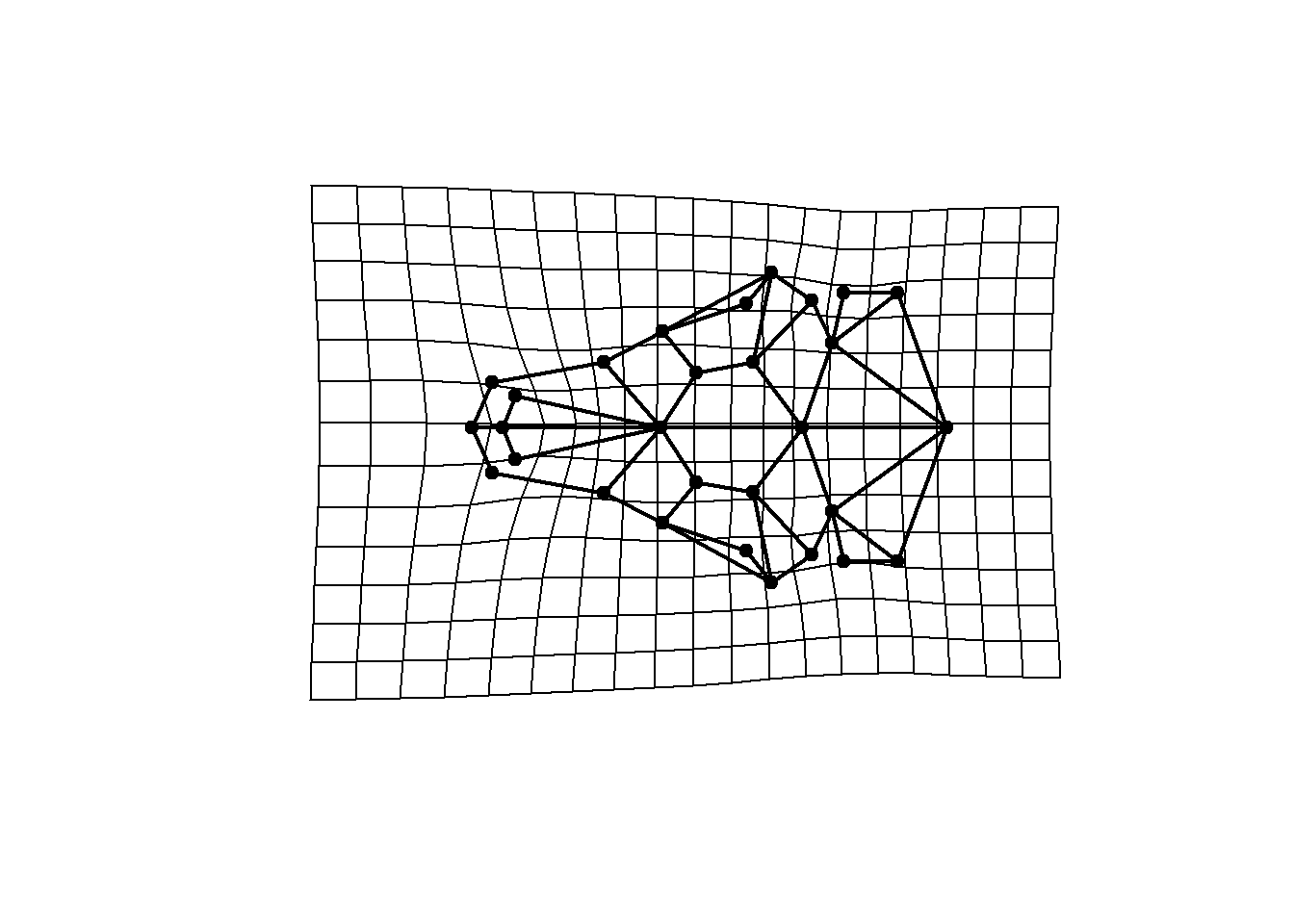

plotRefToTarget(ref,PCA$shapes$shapes.comp1$min,links=links.tuco,method="TPS",gridPars=GP1)
plotRefToTarget(ref,PCA$shapes$shapes.comp1$max,links=links.tuco,method="TPS",gridPars=GP1)
# Mínimo contra máximo

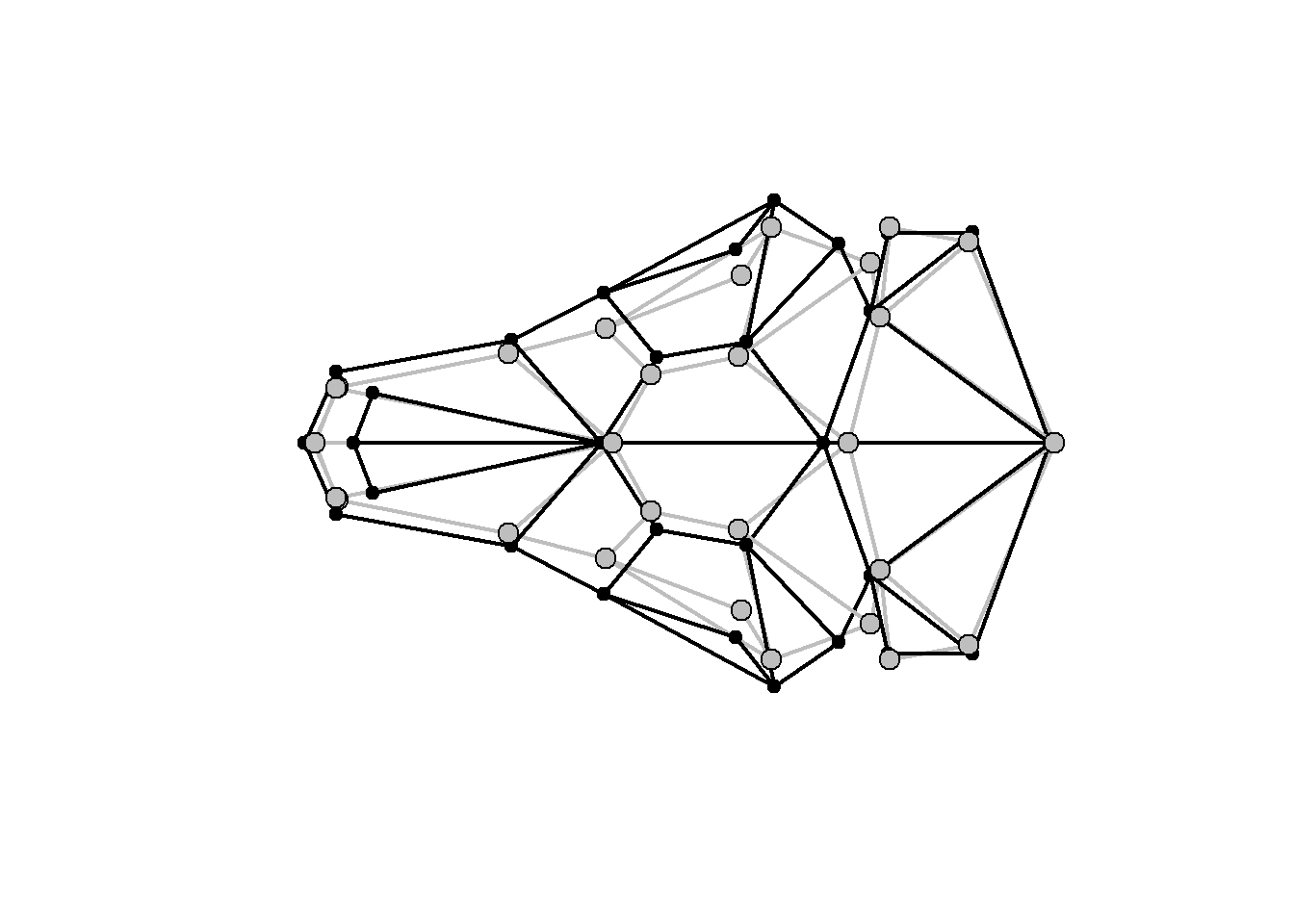

plotRefToTarget(PCA$shapes$shapes.comp1$min,PCA$shapes$shapes.comp1$max,links=links.tuco,method="points",gridPars=GP1) # alvo = em preto, referência = em cinza
10.2 Análise de Variação Canônica
Assim como na PCA, a Análise de Variação Canônica (Canonical Variates Analysis - CVA) também cria novas variáveis (eixos de ordenação) que são ortogonais. No entanto, a CVA descreve as diferenças entre as médias de grupos. Assim, ela pode ser usada para descrever as diferenças de forma entre quaisquer grupos biológicos que tenhamos. Contudo, ao contrário da PCA, que simplesmente rotaciona as coordenadas originais, a CVA realiza uma transformação (rescalonamento pela variação dentro de grupos) no sistema de coordenadas original, e por isso não deve ser interpretada livremente para representar variação de forma entre indivíduos. A CVA mostra apenas a direção em que os grupos são melhor discriminados um do outro.
require(Morpho)
#> Le chargement a nécessité le package : Morpho
#> Warning: le package 'Morpho' a été compilé avec la version
#> R 4.3.2
#>
#> Attachement du package : 'Morpho'
#> L'objet suivant est masqué depuis 'package:RRPP':
#>
#> classify
cva<-CVA(PCA$x[,1:20],groups=species,cv=TRUE) # Jackknife Cross-validation
cva$Var
#> Canonical roots % Variance Cumulative %
#> [1,] 88.21224 82.81358 82.81358
#> [2,] 18.30681 17.18642 100.00000

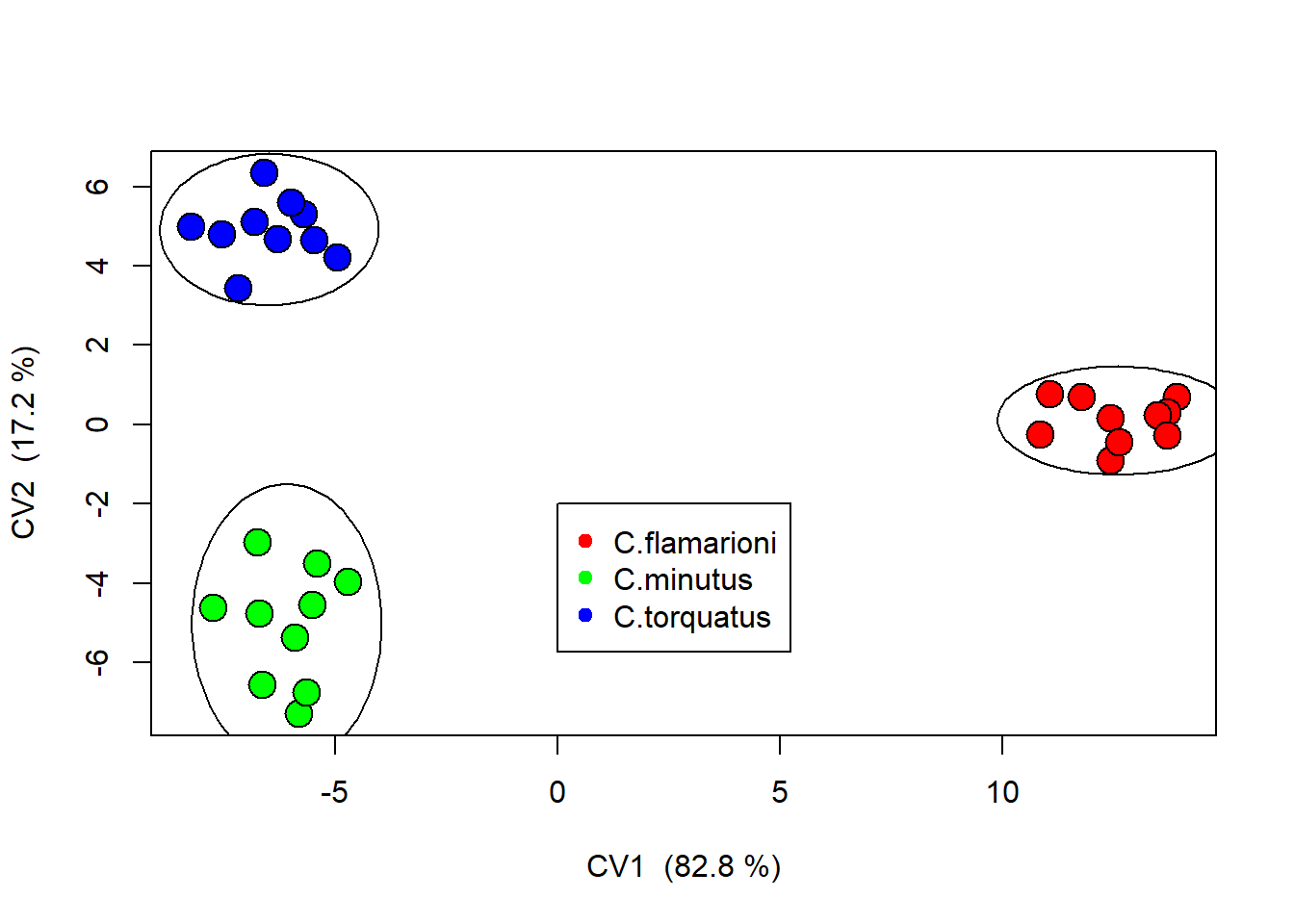

{plot(cva$CVscores,bg=col.group,pch=21,cex=2,xlab=paste("CV1 (",paste(round(cva$Var[1,2],1),"%)"),sep=""),ylab=paste("CV2 (",paste(round(cva$Var[2,2],1),"%)"),sep=""))
legend(0,-2,legend=unique(species),pch=19,col=unique(col.group))
# gerar elipses de confiança
ordiellipse(cva$CVscores,group=species, kind="sd", conf=0.95)}
# ou: ordihull(cva$CVscores,group=species)Uma outra vantagem da CVA é que ela pode ser usada para estimar uma taxa de reclassificação correta de indivíduos dentro dos grupos hipotetizados.
cva<-CVA(PCA$x[,1:20],groups=species,cv=TRUE) # Jackknife Cross-validation
cva
#> cross-validated classification results in frequencies
#>
#> C.flamarioni C.minutus C.torquatus
#> C.flamarioni 9 0 1
#> C.minutus 0 7 3
#> C.torquatus 0 0 10
#>
#>
#> cross-validated classification result in %
#>
#> C.flamarioni C.minutus C.torquatus
#> C.flamarioni 90 0 10
#> C.minutus 0 70 30
#> C.torquatus 0 0 100
#>
#>
#> overall classification accuracy: 86.66667 %
#>
#> Kappa statistic: 0.8
tab<-table(species,cva$class)
lda.p<-diag(tab)/summary(species)*100
lda.p # proporção de classificação correta para cada grupo
#> C.flamarioni C.minutus C.torquatus
#> 90 70 100Visualização da forma ao longo dos eixos da CVA.
# Mudança de forma ao longo do CV1 (positivo 15, negativo -10) e CV2
cv1max<- 15*cva$CVvis[,1]+cva$Grandm
cv1max <- restoreShapes(cv1max,PCA$x[,1:20],ref)
cv1min<- -10*cva$CVvis[,1]+cva$Grandm
cv1min <- restoreShapes(cv1min,PCA$x[,1:20],ref)
cv2max<- 6*cva$CVvis[,2]+cva$Grandm
cv2max <- restoreShapes(cv2max,PCA$x[,1:20],ref)
cv2min<- -6*cva$CVvis[,2]+cva$Grandm
cv2min <- restoreShapes(cv2min,PCA$x[,1:20],ref)

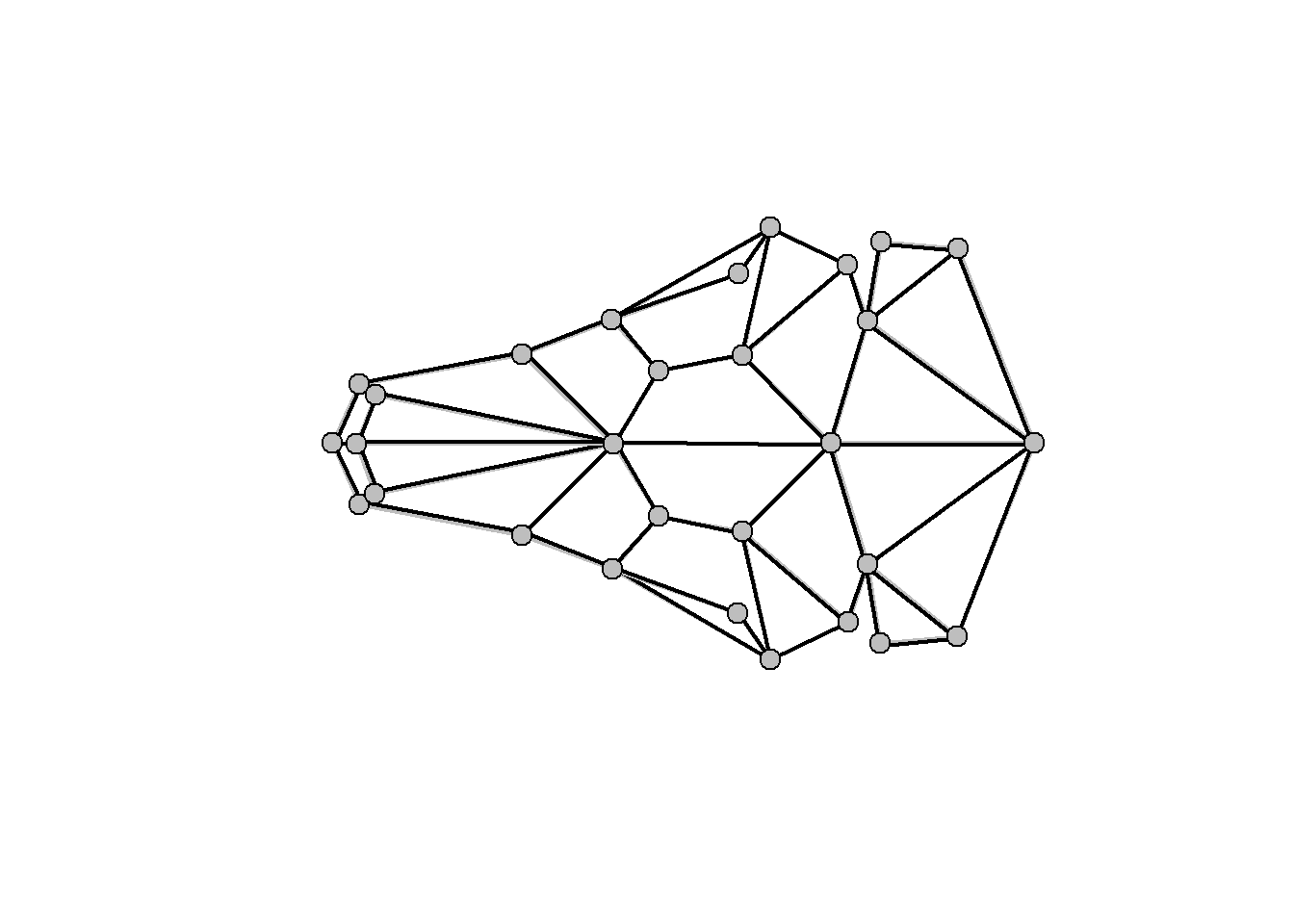

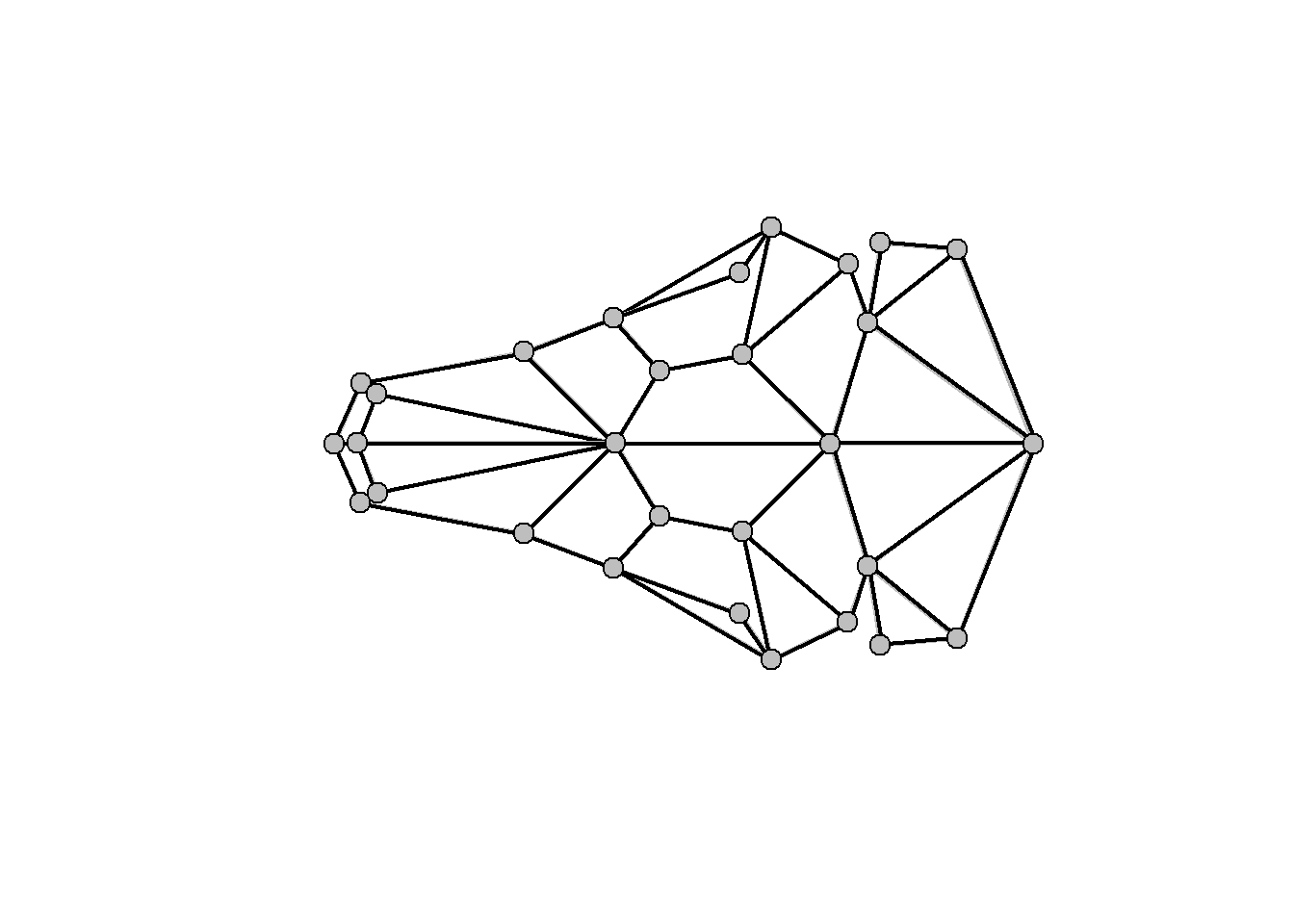

plotRefToTarget(cv1min,cv1max,links=links.tuco,method="points")
plotRefToTarget(cv2min,cv2max,links=links.tuco,method="points")
Veja também os modelos linares para discriminação de grupos no subcapítulo correspondente.
