Capítulo 13 Alometria
De acordo com a escola Gould-Mosimann, alometria é covariação entre tamanho e forma. Esse conceito faz sentido em Morfometria Geométrica (MG), já que há uma distinção formal entre tamanho e forma. Assim, podemos testar se existe uma associação entre forma e tamanho, ou seja, alometria, ou se não existe tal associação, ou seja, isometria. Em MG, isso é tradicionalmente feito através de uma regressão multivariada da forma sobre o tamanho do centróide.
A alometria é classicamente dividida em três níveis: estática (dentro de uma amostra homogênea, ex: adultos de uma população), ontogenética (ao longo do desenvolvimento, ex: indivíduos de diferentes idades em uma população) e evolutiva (entre várias espécies). A forma e a magnitude das relações alométricas dentro e entre grupos oferecem oportunidades interessantes para entender processos biológicos. Em alguns casos, pode-se também estar interessado em correção de tamanho/alometria nos dados, casos estes onde é fundamental investigar se há uma tendência alométrica comum aos dados (ou seja, quando as relações alométricas não diferem entre grupos).
Para textos abrangentes sobre alometria, veja: (zelditch2012?); (klingenberg2016?).
13.1 Alometria simples
Vamos investigar se a forma e o tamanho do crânio de tuco-tucos estão associados.
require(geomorph)
#> Le chargement a nécessité le package : geomorph
#> Le chargement a nécessité le package : RRPP
#> Le chargement a nécessité le package : rgl
#> Le chargement a nécessité le package : Matrix
# Carregar dados
tps<-readland.tps("dadosmg/Lista tuco dig 2.tps",specID = "ID", readcurves = FALSE)
dim(tps)
# Gerar matriz com pares de landmarks simétricos
pairs.matrix<-matrix(c(2,3,5,6,7,8,10,11,12,13,14,15,16,17,18,19,20,21,23,24,25,26,27,28),nrow=12,ncol=2,byrow=T)
# Vetor indivíduos
ind<-c(1:dim(tps)[3])
# GPA - Extrair tamanho do centróide
gpa<-gpagen(tps)
size<-gpa$Csize
# GPA - Simetria bilateral
b.s<-bilat.symmetry(tps,ind=ind,object.sym=TRUE,land.pairs=pairs.matrix)
# Matriz de forma
shape.sym<-b.s$symm.shape
# Carregar classificadores a partir de lista externa
plan<-read.table("dadosmg/Planilha Ctenomys.txt",h=T)
plan
species<-plan[,1]
species<-as.factor(species)
sex<-plan[,2]
sex<-as.factor(sex)
sp.sex<-plan[,3]
sp.sex<-as.factor(sp.sex)Usaremos um modelo linear multivariado para testar a associação entre tamanho e forma. Também podemos visualizar a relação entre tamanho e forma em um espaço bivariado. Pra isso, precisamos resumir a variação de forma em um único vetor, o que pode ser feito de algumas maneiras. A maneira mais interessante é usar regresion scores (Drake & Klingenberg 2008) que retornam uma variável de forma que tem covariação máxima com o tamanho do centróide.
# Alometria simples
alometria<-procD.lm(shape.sym~log(size),iter=999)
summary(alometria)
#>
#> Analysis of Variance, using Residual Randomization
#> Permutation procedure: Randomization of null model residuals
#> Number of permutations: 1000
#> Estimation method: Ordinary Least Squares
#> Sums of Squares and Cross-products: Type I
#> Effect sizes (Z) based on F distributions
#>
#> Df SS MS Rsq F Z
#> log(size) 1 0.002667 0.0026672 0.06493 1.9443 1.4121
#> Residuals 28 0.038411 0.0013718 0.93507
#> Total 29 0.041078
#> Pr(>F)
#> log(size) 0.082 .
#> Residuals
#> Total
#> ---
#> Signif. codes:
#> 0 '***' 0.001 '**' 0.01 '*' 0.05 '.' 0.1 ' ' 1
#>
#> Call: procD.lm(f1 = shape.sym ~ log(size), iter = 999)

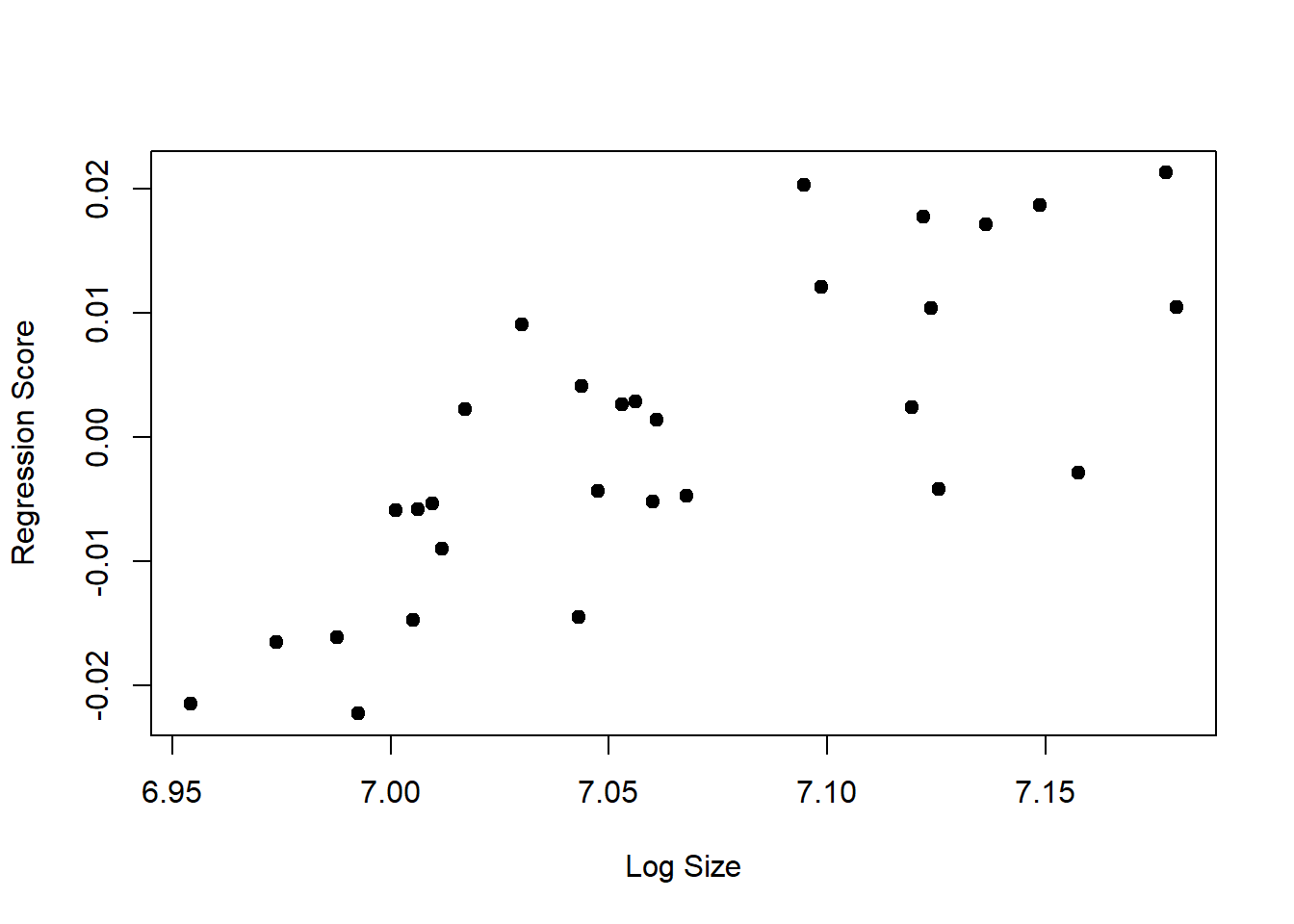

plot(alometria,type="regression",predictor=log(size),
reg.type = "RegScore", pch=19, xlab="Log Size")

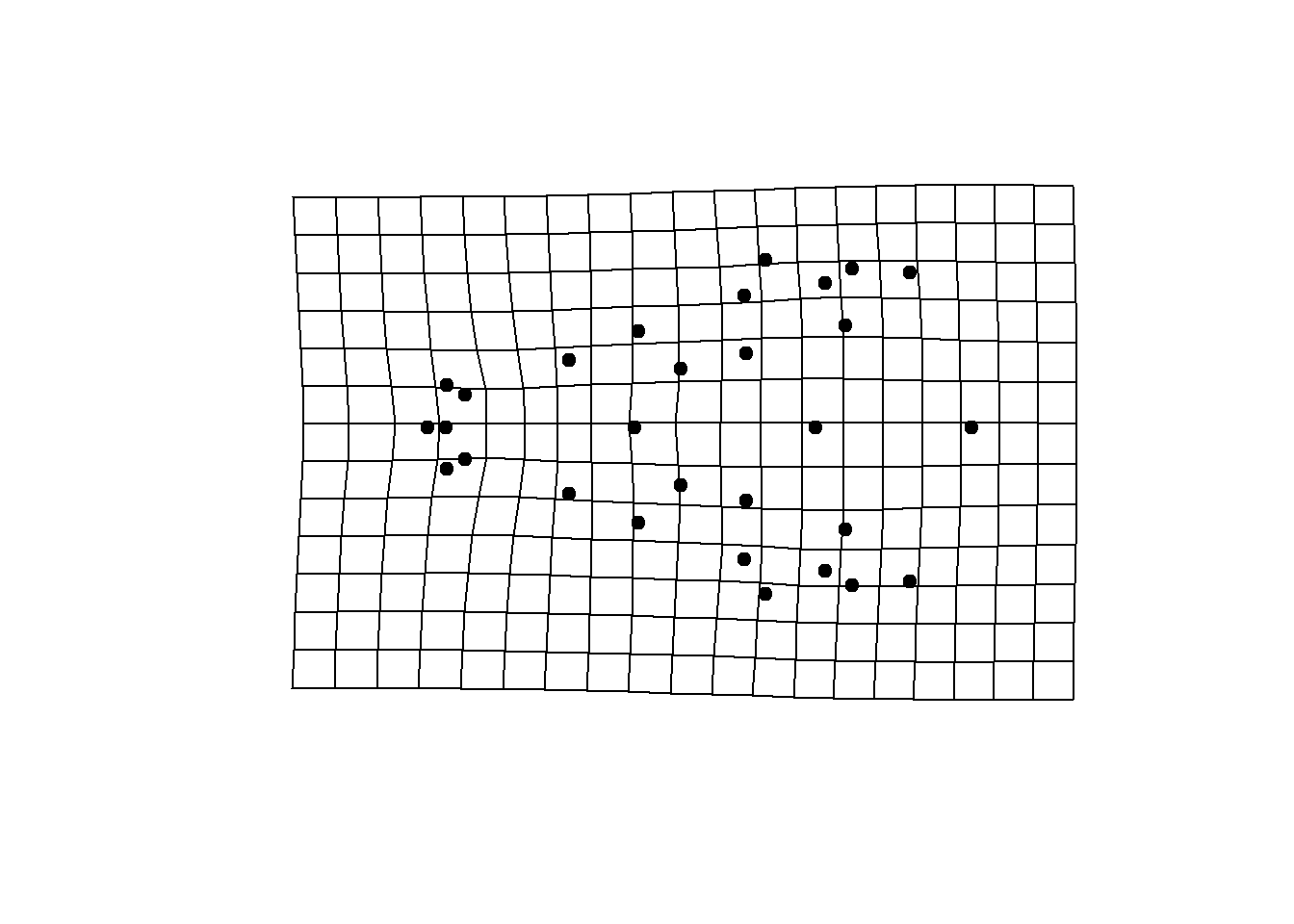

Finalmente, mas não menos importante, vamos visualizar as diferenças de forma entre valores diferentes de tamanho.
plot.alometria<-plot(alometria,type="regression",predictor=log(size),
reg.type = "RegScore", pch=19, xlab="Log Size")
preds<-shape.predictor(alometria$GM$fitted, x = plot.alometria$RegScore,
predmin = min(plot.alometria$RegScore),
predmax = max(plot.alometria$RegScore))
ref <-mshape(shape.sym)
# Menores tamanhos
plotRefToTarget(ref, preds$predmin, mag=2)
# Maiores tamanhos
plotRefToTarget(ref, preds$predmax, mag=2)
13.2 Correção de efeitos alométricos
A correção de tamanho/alometria em estudos de MG pode ser feita usando os resíduos da regressão multivariada da forma sobre o tamanho do centróide em análises posteriores. Se a amostra for composta por grupos biológicos, é importante primeiro investigar se há uma tendência alométrica comum entre os grupos.
shape.resid<-
arrayspecs(alometria$residuals,p=dim(shape.sym)[1],k=dim(shape.sym)[2]) #size adjusted residuals
adj.shape<-shape.resid+array(gpa$consensus, dim(shape.resid)) # allometry-free shapes--somar a média retorna os números para o espaço de forma original e permite a visualização de mudanças de forma

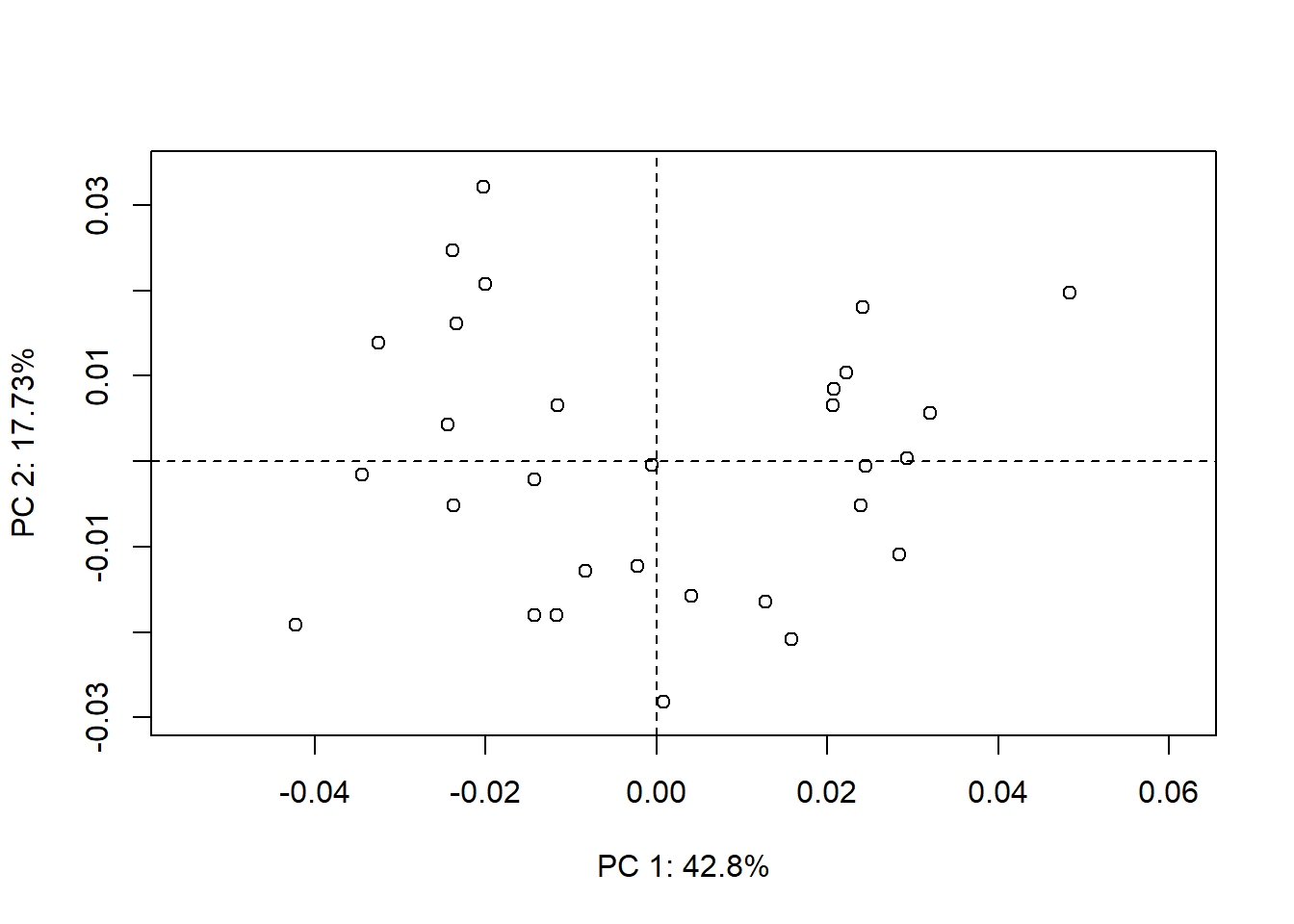

# PCA of allometry-free shape space
PCA<-gm.prcomp(adj.shape)
plot(PCA,axis1=1, axis2=2)
13.3 Comparação de trajetórias alométricas entre grupos
A análise de alometria considerando grupos (e.g., espécies, habitats) pode revelar se as relações alométricas (e.g., inclinação, ângulo, e comprimento das retas) são diferentes entre os grupos. Em outras palavras, é possível testar a homogeneidade ou heterogeneidade dos slopes/inclinações. Se as relações alométricas diferirem, a pergunta a ser respondida é quais fatores causam as diferenças alométricas.
# Teste de Homogeneidade de Slopes
alometria.HOS<-procD.lm(shape.sym~log(size)*species,iter=999)
summary(alometria.HOS)
#>
#> Analysis of Variance, using Residual Randomization
#> Permutation procedure: Randomization of null model residuals
#> Number of permutations: 1000
#> Estimation method: Ordinary Least Squares
#> Sums of Squares and Cross-products: Type I
#> Effect sizes (Z) based on F distributions
#>
#> Df SS MS Rsq F
#> log(size) 1 0.002667 0.0026672 0.06493 3.7930
#> species 2 0.019233 0.0096167 0.46821 13.6760
#> log(size):species 2 0.002301 0.0011507 0.05602 1.6364
#> Residuals 24 0.016876 0.0007032 0.41083
#> Total 29 0.041078
#> Z Pr(>F)
#> log(size) 2.4779 0.006 **
#> species 4.6694 0.001 **
#> log(size):species 1.7715 0.040 *
#> Residuals
#> Total
#> ---
#> Signif. codes:
#> 0 '***' 0.001 '**' 0.01 '*' 0.05 '.' 0.1 ' ' 1
#>
#> Call: procD.lm(f1 = shape.sym ~ log(size) * species, iter = 999)
# Comparando com modelo nulo
alometria.nulo<-procD.lm(shape.sym~size+species,iter=999)
anova(alometria.nulo,alometria.HOS) # R2 do modelo full é a diferença entre modelos
#>
#> Sums of Squares calculations for 1 model: 1000 permutations.
#>
|
| | 0%
|
| | 1%
|
|= | 1%
|
|= | 2%
|
|= | 3%
|
|== | 3%
|
|== | 4%
|
|== | 5%
|
|=== | 5%
|
|=== | 6%
|
|=== | 7%
|
|==== | 7%
|
|==== | 8%
|
|==== | 9%
|
|===== | 9%
|
|===== | 10%
|
|===== | 11%
|
|====== | 11%
|
|====== | 12%
|
|====== | 13%
|
|======= | 13%
|
|======= | 14%
|
|======= | 15%
|
|======== | 15%
|
|======== | 16%
|
|======== | 17%
|
|========= | 17%
|
|========= | 18%
|
|========= | 19%
|
|========== | 19%
|
|========== | 20%
|
|========== | 21%
|
|=========== | 21%
|
|=========== | 22%
|
|=========== | 23%
|
|============ | 23%
|
|============ | 24%
|
|============ | 25%
|
|============= | 25%
|
|============= | 26%
|
|============= | 27%
|
|============== | 27%
|
|============== | 28%
|
|============== | 29%
|
|=============== | 29%
|
|=============== | 30%
|
|=============== | 31%
|
|================ | 31%
|
|================ | 32%
|
|================ | 33%
|
|================= | 33%
|
|================= | 34%
|
|================= | 35%
|
|================== | 35%
|
|================== | 36%
|
|================== | 37%
|
|=================== | 37%
|
|=================== | 38%
|
|=================== | 39%
|
|==================== | 39%
|
|==================== | 40%
|
|==================== | 41%
|
|===================== | 41%
|
|===================== | 42%
|
|===================== | 43%
|
|====================== | 43%
|
|====================== | 44%
|
|====================== | 45%
|
|======================= | 45%
|
|======================= | 46%
|
|======================= | 47%
|
|======================== | 47%
|
|======================== | 48%
|
|======================== | 49%
|
|========================= | 49%
|
|========================= | 50%
|
|========================= | 51%
|
|========================== | 51%
|
|========================== | 52%
|
|========================== | 53%
|
|=========================== | 53%
|
|=========================== | 54%
|
|=========================== | 55%
|
|============================ | 55%
|
|============================ | 56%
|
|============================ | 57%
|
|============================= | 57%
|
|============================= | 58%
|
|============================= | 59%
|
|============================== | 59%
|
|============================== | 60%
|
|============================== | 61%
|
|=============================== | 61%
|
|=============================== | 62%
|
|=============================== | 63%
|
|================================ | 63%
|
|================================ | 64%
|
|================================ | 65%
|
|================================= | 65%
|
|================================= | 66%
|
|================================= | 67%
|
|================================== | 67%
|
|================================== | 68%
|
|================================== | 69%
|
|=================================== | 69%
|
|=================================== | 70%
|
|=================================== | 71%
|
|==================================== | 71%
|
|==================================== | 72%
|
|==================================== | 73%
|
|===================================== | 73%
|
|===================================== | 74%
|
|===================================== | 75%
|
|====================================== | 75%
|
|====================================== | 76%
|
|====================================== | 77%
|
|======================================= | 77%
|
|======================================= | 78%
|
|======================================= | 79%
|
|======================================== | 79%
|
|======================================== | 80%
|
|======================================== | 81%
|
|========================================= | 81%
|
|========================================= | 82%
|
|========================================= | 83%
|
|========================================== | 83%
|
|========================================== | 84%
|
|========================================== | 85%
|
|=========================================== | 85%
|
|=========================================== | 86%
|
|=========================================== | 87%
|
|============================================ | 87%
|
|============================================ | 88%
|
|============================================ | 89%
|
|============================================= | 89%
|
|============================================= | 90%
|
|============================================= | 91%
|
|============================================== | 91%
|
|============================================== | 92%
|
|============================================== | 93%
|
|=============================================== | 93%
|
|=============================================== | 94%
|
|=============================================== | 95%
|
|================================================ | 95%
|
|================================================ | 96%
|
|================================================ | 97%
|
|================================================= | 97%
|
|================================================= | 98%
|
|================================================= | 99%
|
|==================================================| 99%
|
|==================================================| 100%
#>
#> Analysis of Variance, using Residual Randomization
#> Permutation procedure: Randomization of null model residuals
#> Number of permutations: 1000
#> Estimation method: Ordinary Least Squares
#> Effect sizes (Z) based on F distributions
#>
#> ResDf Df RSS
#> shape.sym ~ size + species (Null) 26 1 0.019228
#> shape.sym ~ log(size) * species 24 2 0.016876
#> Total 29 0.041078
#> SS MS
#> shape.sym ~ size + species (Null)
#> shape.sym ~ log(size) * species 0.0023522 0.0011761
#> Total
#> Rsq F Z
#> shape.sym ~ size + species (Null) 0.000000
#> shape.sym ~ log(size) * species 0.057263 1.6726 1.8423
#> Total
#> P Pr(>F)
#> shape.sym ~ size + species (Null)
#> shape.sym ~ log(size) * species 0.034
#> TotalVisualizando trajetórias alométricas.
# Definindo cores para grupos
col.group<-rainbow(length(levels(species))) # criar vetor de cores para grupos
names(col.group)<-levels(species)
col.group<-col.group[match(species,names(col.group))]

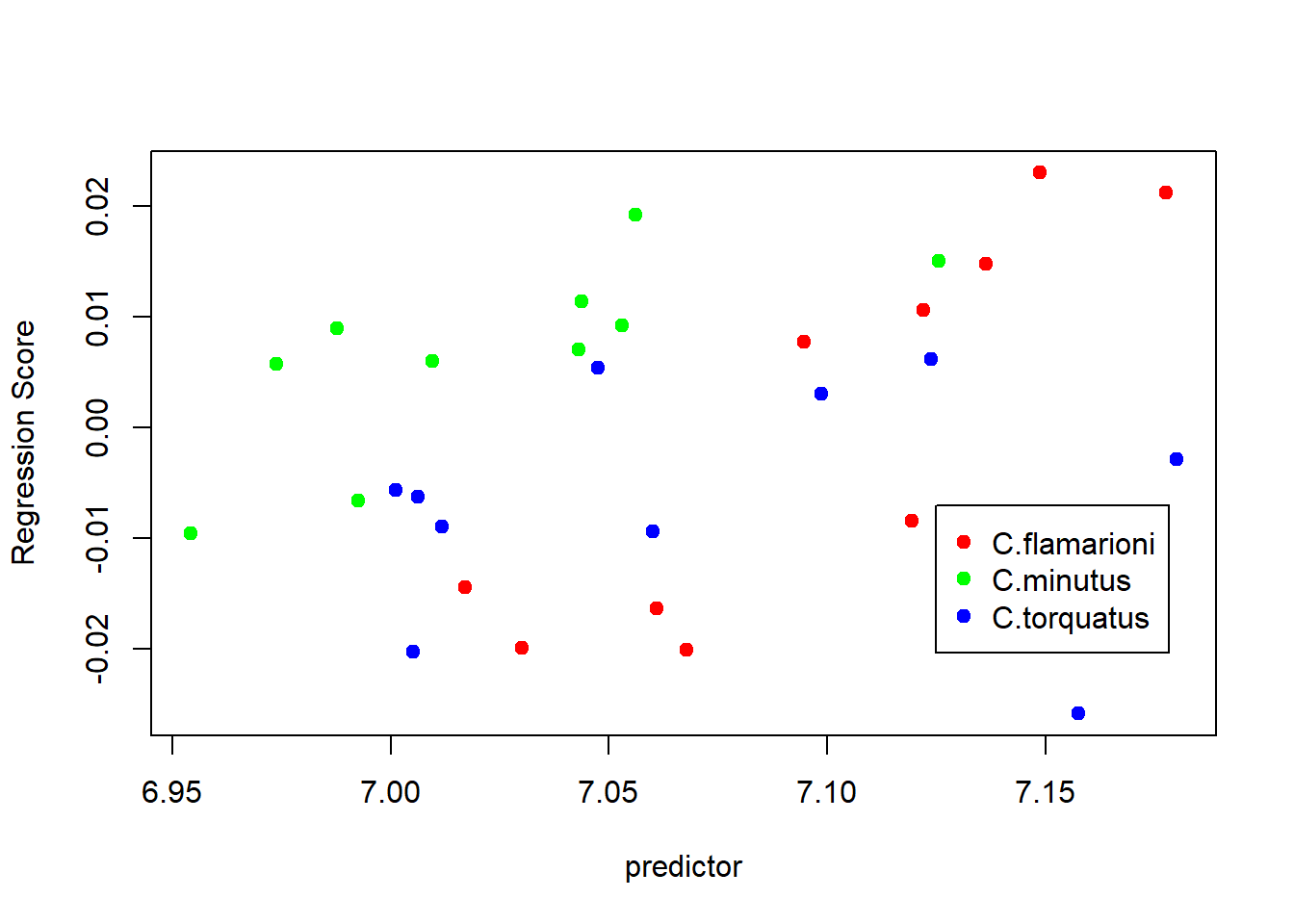

# Plot RegScore
{plotAllometry(alometria.HOS,size=size,logsz=TRUE,
method="RegScore",pch=19,col=col.group)
legend(7.125,-0.007,legend=unique(species),pch=19,col=unique(col.group))}

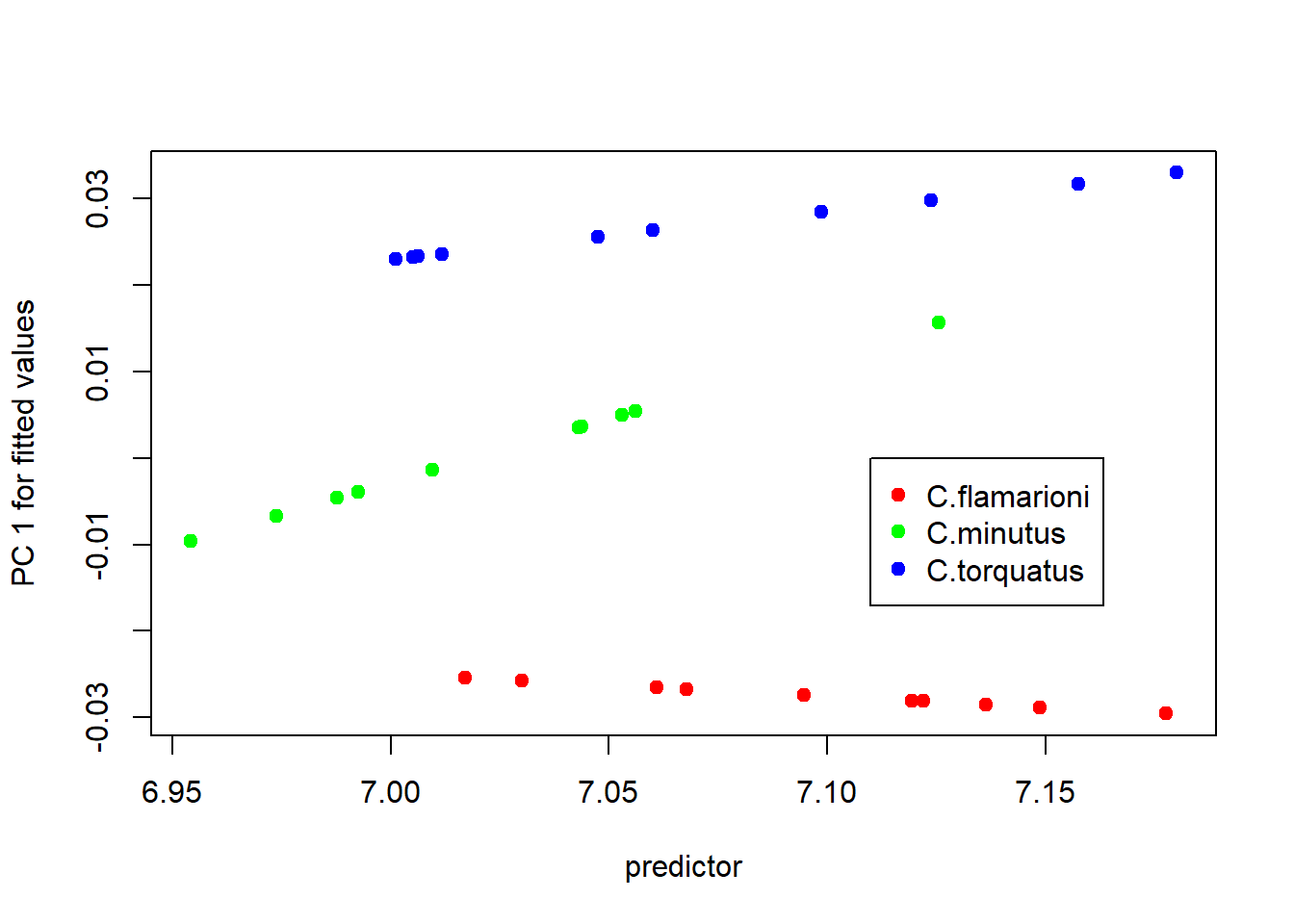

# Plot fitted values
{plotAllometry(alometria.HOS,size=size,logsz=TRUE,
method="PredLine",pch=19,col=col.group)
legend(7.11,0.00,legend=unique(species),pch=19,col=unique(col.group))}
Diferenças de magnitude e orientação das retas.
# Diferenças de magnitude (comprimento das retas)
allo.mancova<-pairwise(alometria.HOS,groups=species)
summary(allo.mancova)
names(allo.mancova)
summary(allo.mancova, confidence = 0.95, test.type = "DL")
# Diferenças de orientação/direção dos vetores (ângulos, vector correlation)
summary(allo.mancova,confidence = 0.95,test.type = "VC", angle.type = "deg")
